一、衬氟截止阀产品概述

衬氟截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

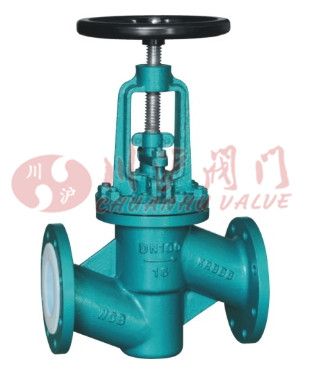

二、衬氟截止阀产品图片

衬氟截止阀

三、衬氟截止阀零部件材料

零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
零件名称	Z	C	P	R	PL	RL
阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
球体	WCB	WCB	CF8	CF8M	CF3	CF3M
衬里层/阀座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

四、衬氟截止阀执行标准

设计标准	GB12233/GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

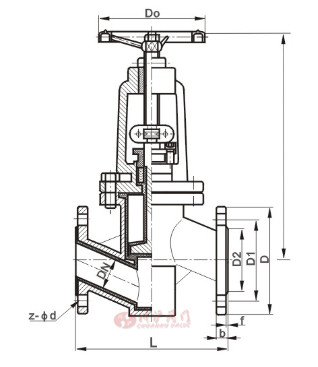

五、衬氟截止阀结构图

六、衬氟截止阀连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN(mm)	NPS(inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-衬氟截止阀.PDF
