一、HQ防爆电动执行器 产品概述

上海江控阀门有限公司生产的是引进韩国新技术用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，大输出扭矩达4000 NoM。该产品已获得CE与防爆认证证书，产品质量具有保障。

二、HQ防爆电动执行器 产品图片

三、HQ防爆电动执行器 产品特点

1．壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2．电机-全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3．手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。
4．指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5．干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6．限位开关-机械、电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
7．扭距开关-（HQ-010除外）可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）
8．自锁-精密的双蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低（大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠部分稳定可靠，无需再加油。
9．防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。
10．安装-底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。11．线路-控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。
12．蜗轮-采用凹轮设计，与蜗杆的接触面大，传输扭距大，平衡且耐磨，使用寿命长。
13．PCU板-结构紧凑合理，将PCU板内置于机壳内。

四、HQ防爆电动执行器 技术参数

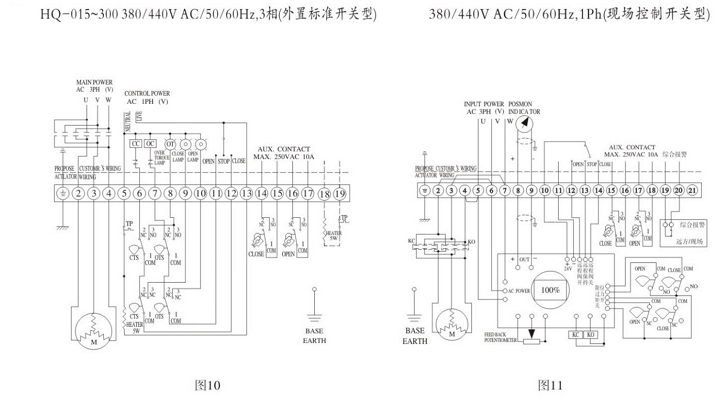

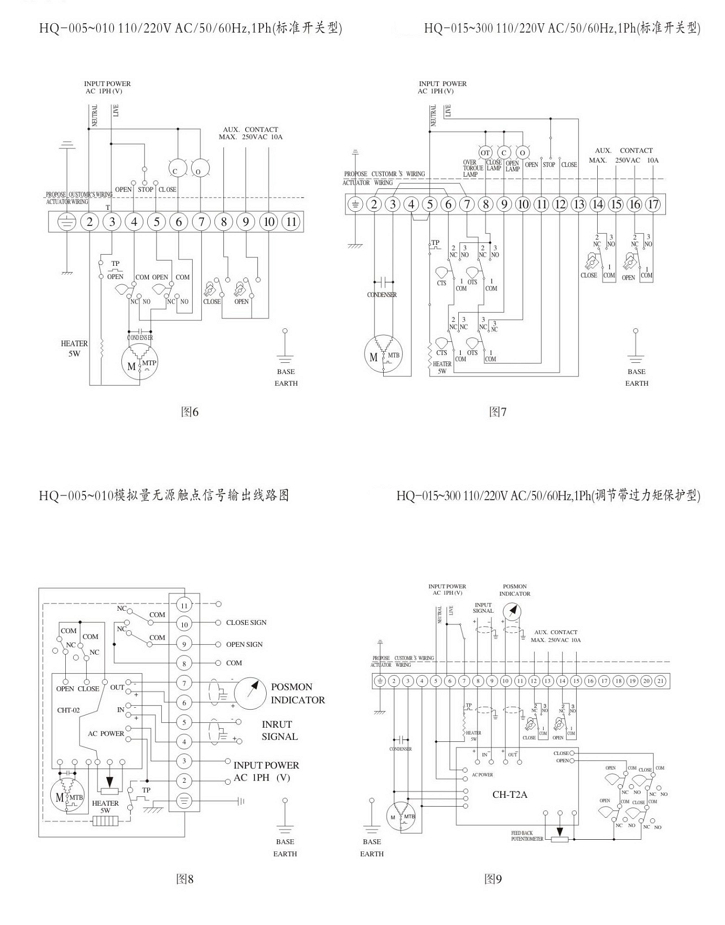

五、HQ防爆电动执行器 接线图

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
