一、Z型多回转电动执行器 产品概述

上海江控阀门有限公司生产的多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
Z型多回转电动执行器具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
Z型多回转电动执行器的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型；
按连接型式分：有转矩型、电站型和推力型。

二、Z型多回转电动执行器 产品图片

三、Z型多回转电动执行器 工作环境和主要技术参数

电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
工作环境：
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55 （特殊订货IP65、IP67）。
工作制：短时10分钟 （特殊订货30分钟）。

四、Z型多回转电动执行器 技术参数

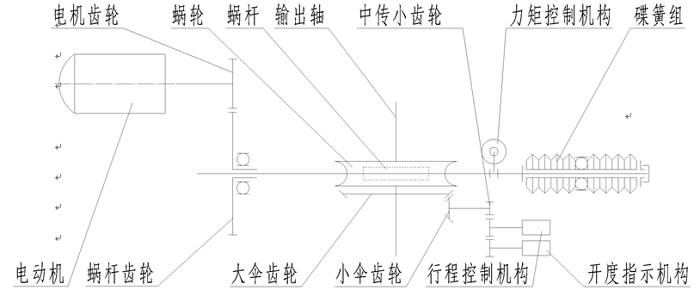

五、Z型多回转电动执行器 传动原理

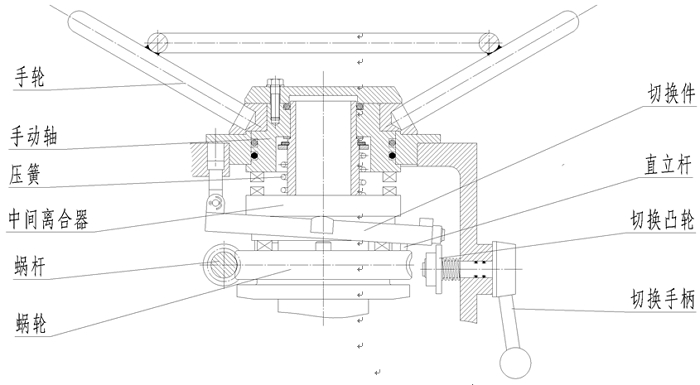

六、Z型多回转电动执行器 手—电动切换机构

七、Z型多回转电动执行器 接线图

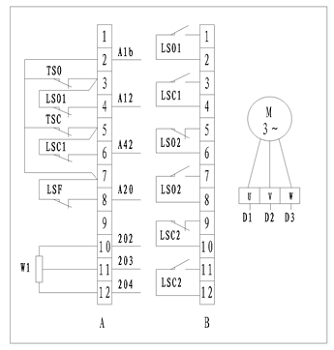

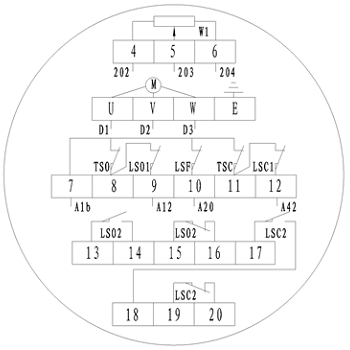

Z型多回转电动执行器(户外型端子接线图)	Z型多回转电动执行器(隔爆型端子接线图)

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
