一、卫生级气动三通球阀产品概述

卫生级气动三通球阀也叫卫生级卡箍三通球阀，阀芯有三通L型和三通T型之分，其中三通L型球阀多用于介质流向的切换流向使用，三通T型球阀可用于调节分配个管道流量大小，也可以用于2条管路合流为1路使用。阀门多和气动执行器组成气动三通球阀，或和电动执行器组成电动三通球阀，可以灵活与中控系统集成，做自动化控制流量大小来使用。

二、卫生级气动三通球阀产品图片


卫生级气动三通球阀	卫生级气动三通球阀

三、卫生级气动三通球阀技术参数

产品型号	Q684F/Q685F-10P、Q684F/Q685F-16P、Q684F/Q685F-16R、Q684F/Q685F-16RL
工作温度	-10~135℃、灭菌温度150℃（Max20min）
阀体材质	不锈钢SUS304、SUS316、SUS316L
阀门流向	三通L型、三通T型
密封材料	聚四氟乙烯PTFE
表面抛光精度	内外镜面抛光Ra＜0.4um
驱动方式	手动、气动、或电动
工作压力	0-16bar
结构形式	浮动直通式

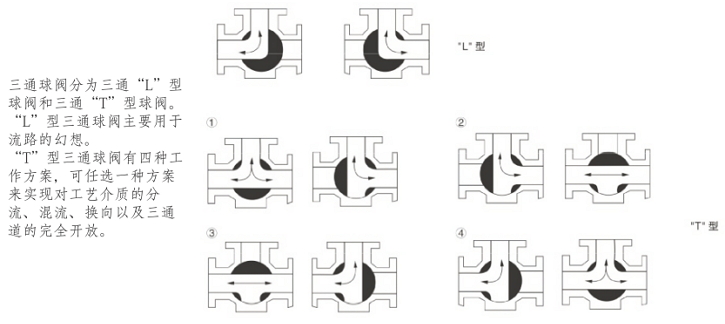

四、卫生级气动三通球阀三通流向图

五、卫生级气动三通球阀结构图

六、卫生级气动三通球阀连接标准和尺寸

规格	A	B	H1	W1	L	重量KG	气动执行器规格
c19	50.5	15	172	147	108	2.23	AT52
c25	50.5	20	172	147	120	2.4	AT52
c32	50.5	25	178	147	128	2.53	AT52
c38	50.5	32	218	168	144	3.72	AT63
c51	64	40	228	168	168	4.8	AT63
c63	77	50	260	210	180	6.5	AT83
c76	91	65	300	262	220	11.6	AT92
c89	106	80	335	265	244	15.6	AT105
c102	119	90	395	300	270	21	AT125

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-卫生级气动三通球阀.PDF
