一、气动下展式放料阀产品概述

上海江控阀门有限公司生产的气动下展式放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

二、气动下展式放料阀产品图片

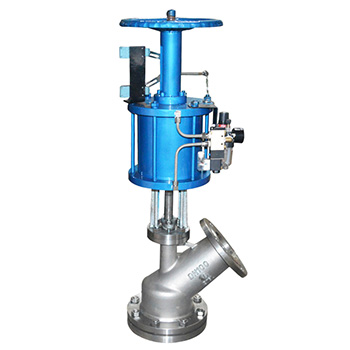

气动下展式放料阀

三、气动下展式放料阀产品型号

阀体材质	型号
碳钢	FLJ641F、FLJ641H-16C,FLJ641F、FLJ641H-25C
不锈钢	FLJ641F、FLJ641H-16P,FLJ641F、FLJ641H-25P

四、气动下展式放料阀零部件材料

零件名称	ZG1Cr18 Ni9Ti系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

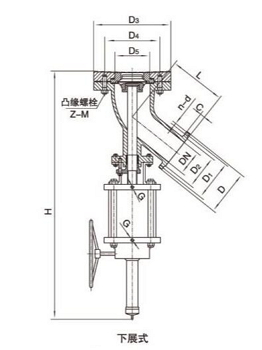

五、气动下展式放料阀结构图

六、气动下展式放料阀连接尺寸

公称通径 DN	外形主连接法兰尺寸													气源接口
公称通径 DN	-H	D	D1	D2	C	f	N	d	D3	D4	D5	L	Z-M	气源接口
25	750	115	85	65	16	2	4	14	115	85	47	125	M12x4	1/4"
40	845	150	110	84	18	3	4	18	160	125	80	160	M16x4
50	845	165	125	99	20	3	4	18	180	145	80	169	M16x4
65	1000	185	145	118	20	3	4	18	195	160	110	175	M16x8
80	1050	200	160	132	20	3	8	18	225	190	137	185	M16x8
100	1120	220	180	156	22	3	8	18	260	225	180	210	M16x8
125	1370	250	210	184	22	3	8	18	280	240	180	230	M20x8
150	1450	285	240	211	24	3	8	22	295	295	210	240	M20x8
200	1580	340	295	266	24	3	12	22	405	335	275	330	M22x12
250	1720	405	355	319	26	3	12	26	460	410	330	380	M22x12

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-气动上展式放料阀.PDF
