一、气动刀闸阀 产品概述

上海江控阀门有限公司生产的PZ673H、PZ673F、PZ673Y 气动刀闸阀，气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。PZ673H、PZ673F、PZ673Y 气动刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。
适用场景:
PZ673H、PZ673F、PZ673Y 气动刀闸阀应用于石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道。

二、气动刀闸阀 产品图片

三、气动刀闸阀 产品型号

四、气动刀闸阀 零部件材料

五、气动刀闸阀 主要技术参数

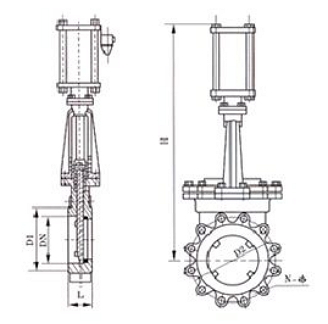

六、气动刀闸阀 结构图

七、气动刀闸阀 连接尺寸

八、气动刀闸阀 安装说明

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；本类阀门在管道中一般应当水平安装。
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.气动刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
