一、一片式球阀 产品概述

上海江控阀门有限公司生产的Q11F一片式球阀，Q11F 型 PN16~PN63 一片式球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。
特点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，现球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 适用场景:
一片式球阀Q11F广泛适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

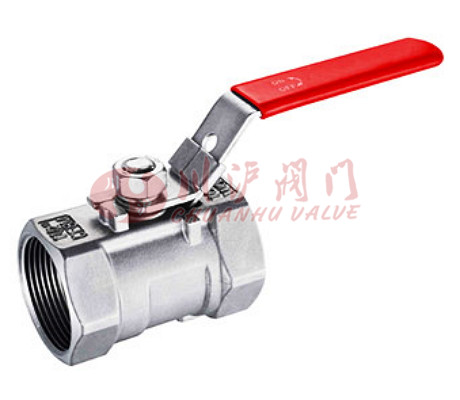

二、一片式球阀 产品图片

一片式球阀(不锈钢连接)

三、一片式球阀 零件材质

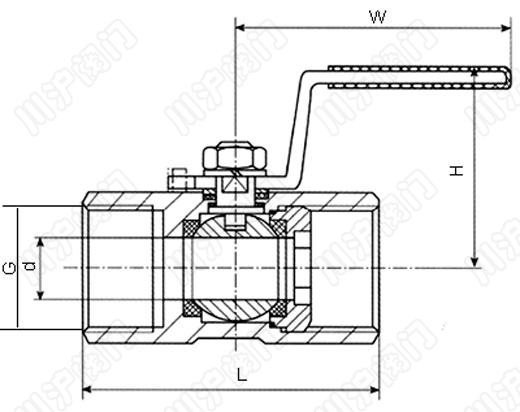

四、一片式球阀 结构图

五、一片式球阀 连接尺寸

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-一片式球阀.PDF
