一、二片式高平台球阀 产品概述


二片式高平台球阀是内螺纹球阀种类中的一种形式，高平台的设计多是为了和气动执行器组成二片式气动球阀，或与电动执行器连接组成二片式电动内螺纹球阀，阀门结构十分紧凑、占用空间小，与执行器连接后极大的扩展了本阀门的应用场合和范围，可以用在自动化控制系统中，实现对管道内气路、油路、水路等介质的控制。

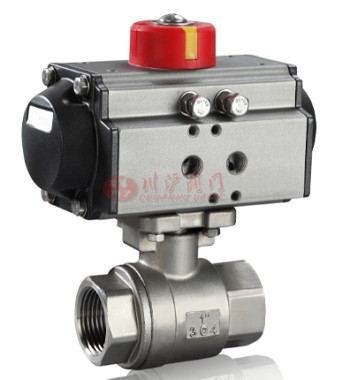

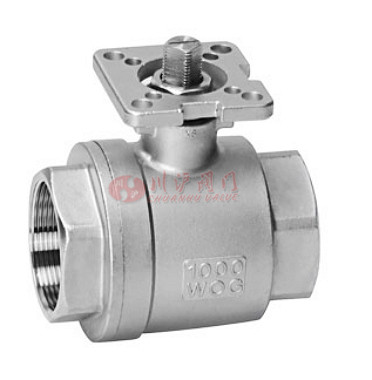

二、二片式高平台球阀 产品图片


二片式高平台球阀二片式高平台球阀
二片式高平台球阀二片式高平台球阀

三、二片式高平台球阀 零部件参数


设计制造DESIGN:GB/T-12224/ANSI B16.34
螺纹标准THREADBSPT/BSP/NPT/DIN/JIS/RC/G
检查与测试TESTGB/T-13927/API598

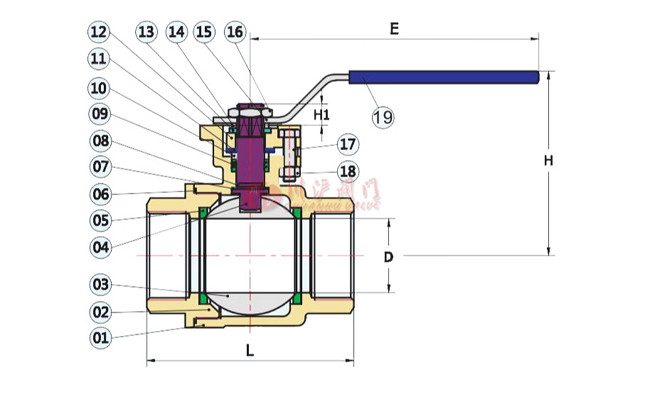

四、二片式高平台球阀 分解图


二片式高平台球阀分解图

五、二片式高平台球阀 零部件材质


NO.零件名称PART NAME材质 MATERIALS LIST
1阀体BODYCF8MCf8
2阀盖END CAPCF8MCF8
3球 BALLSS316SS304
4阀杆STEMSS316SS304
5阀座SEALRTFERTFE
6线条 BODY SEALPTFEPTFE
7杆密封 THRUST WASHERPTFEPTFE
80型圈 STEM O-RINGVITONVITON
9中头垫 STEM PACKINGPTFEPTFE
10填料压套GLANDSS304SS304
11碟簧 BELLEVILLE WASHERSS304SS304
12填料压套GLANDSS304SS304
13定位片 STOP WASHERSS304SS304
14金属垫WASHERSS304SS304
15手柄HANDLESS304SS304
16螺帽 HANDLE NUTSS304SS304
17螺栓BOLTSS304SS304
18螺母NUTSS304SS304
19胶套 HANDLE COVERPLASTICPLASTIC

六、二片式高平台球阀 结构图

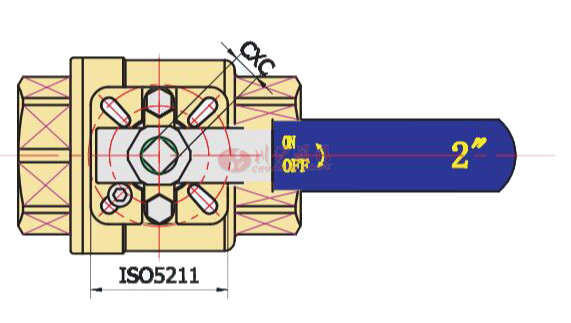

二片式高平台球阀结构图

七、二片式高平台球阀 连接尺寸


SIZEDLEHH1C
1/2"15621207099
3/4"207413778911
1"2586137821111
1-1/4"3296187881111
1-1/2"38108187931411
2"501201871031414
2-1/2"651603151651717
3"851853151801717
4"1002252652001717


注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。


下载：上海江控阀门有限公司-产品样本-二片式高平台球阀.PDF
