一、三片式焊接球阀产品概述

三片式焊接球阀是由三段式球阀组成，阀体耐压1000WOG，两端为焊接，方便和管道连接。阀体材质有WCB、SUS304、SUS316和SUS316L不锈钢，多用于温度在250度一下的介质中使用，具有结构紧凑、占用空间小、安装方便等特点，上海江控阀门还生产三片式内螺纹球阀、三片式法兰球阀和三片式三通球阀等产品。

二、三片式焊接球阀产品图片

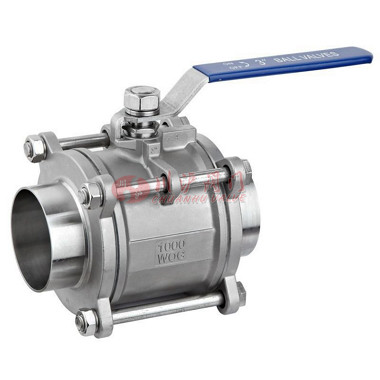

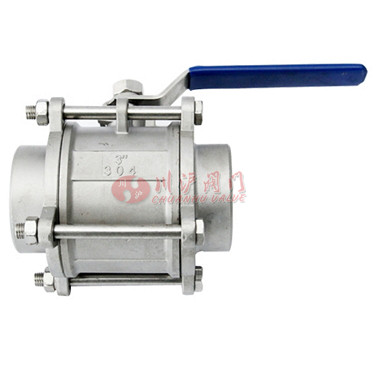

三片式焊接球阀	三片式焊接球阀

三、三片式焊接球阀零部件参数

设计与制造	GB/T 12237
结构长度	GB/T 15188.1
压力试验	GB/T 13927\|
焊接端尺寸	GB/T 12224（对焊端）和 JB/T1751（承插焊）

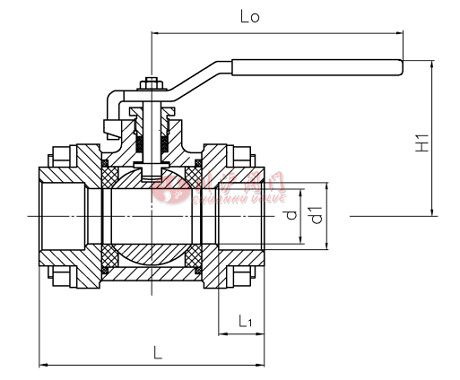

四、三片式焊接球阀结构图

五、三片式焊接球阀连接尺寸

公称通径DN	8	10	15	20	25	32	40	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
L1	10	10	10	13	13	16	16	18	18	20	20
d	11	12	15	20	25	30	38	50	65	80	100
d1	14.1	17.6	21 .8	27.5	34.7	43	49	61 .5	77	90	115.2
H1	57	57	68	70	80	84	93	100	130	148	173
Lo	100	100	130	130	165	165	190	190	250	250	280

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-三片式焊接球阀.PDF
