一、电动Y型三通球阀产品概述

电动Y型三通球阀有120度夹角和135度夹角2种形式，分别适用于不同的管道夹角场合使用。三通球阀和电动执行器或气动执行器连接后，组成电动Y型三通球阀和气动Y型三通球阀，从而显示了远程对阀门的控制（控制开关或调节流量大小），根据介质使用温度选择合适的阀座密封圈，PTFE密封适合在温度≤150度，PPL密封圈适合在温度≤250度，金属合金钢密封圈适合在温度≤400度场合下使用。广泛用于控制气体、液体、粉末、蒸汽、油品等场合。

二、电动Y型三通球阀产品图片


电动Y型三通球阀	气动Y型三通球阀

三、电动Y型三通球阀控制方式

四、电动Y型三通球阀技术参数

公称通径	DN50~DN250
阀体材质	WCB、304不锈钢、316不锈钢等
连接形式	法兰式
压力等级	PN1.6、2.5、4.0、6.4MPa
结构形式	120度Y型、135度Y型
适用介质	粉体、水液、气体等

五、电动Y型三通球阀设计标准

设计标准	GB/T12237
结构长度	GB/T12221
连接法兰	GB/T911、JB/T79
试验和检验	GB/T13927 、 JB/T9092

六、电动Y型三通球阀执行机构参数

执行器类别	CH系列执行器参数	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	18S～112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

七、电动Y型三通球阀性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

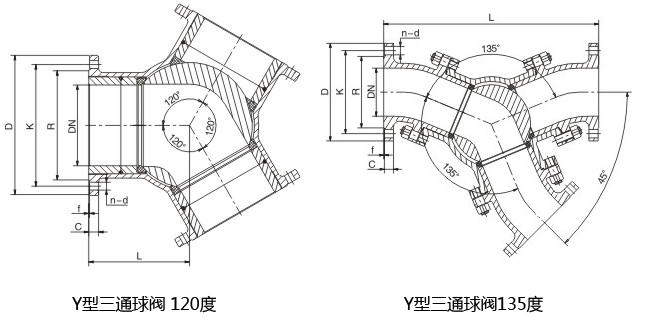

八、电动Y型三通球阀结构图

九、电动Y型三通球阀连接尺寸

120度Y型三通球阀尺寸

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

135度Y型三通球阀尺寸

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-电动Y型三通球阀.PDF
