一、气动低温调节阀产品概述

上海江控阀门有限公司生产的DWZJSP气动薄膜低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
特点：
气动低温调节阀配置的多弹簧执行机构高度低、重量轻、装备简便。
气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。
气动低温调节阀适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。
气动低温调节阀为减少传递，长颈采用薄壁结构。
适用场景:
气动低温调节阀在石油、化工、冶金等工业销售过程的自动控制中得到广泛的应用。气动低温调节阀它特别适用于-60~-250℃低温状态下的介质（如液氧、液氮等）的调节。

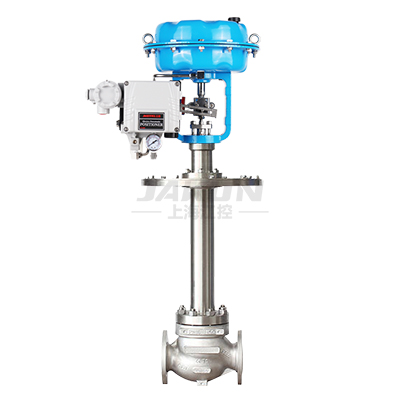

二、气动低温调节阀产品图片

气动低温调节阀(加低温管)

三、气动低温调节阀零部件参数

零部件	材质
阀体	WCB	304	316	316L
垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
阀座/套筒	304	304	316	316L
阀芯	304	304	316	316L
导向套/并帽	304	304	316	316L
中垫	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片	PTFE石墨垫片
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
隔热板	碳钢	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
螺栓	25	不锈钢	不锈钢	不锈钢
填料压盖	WCB	304	316	316L

四、气动低温调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直线型
阀盖形式		低温型-10～-196℃、超低温型-196～-250℃
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式

五、气动低温调节阀气动薄膜执行机构参数

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

六、气动低温调节阀性能参数

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

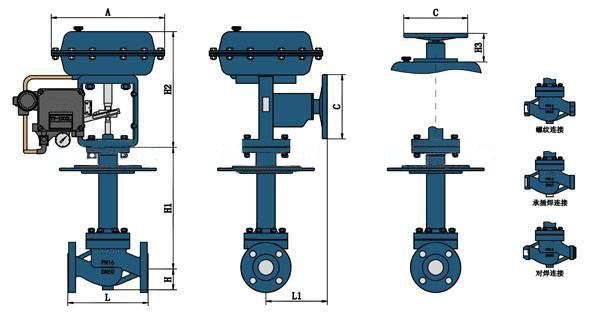

七、气动低温调节阀结构图

气动低温调节阀

八、气动低温调节阀连接尺寸

公称通径 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		根据实际工况温度而定
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
