一、气动V型调节球阀产品概述

上海江控阀门有限公司生产的气动V型调节球阀，是一种转角为90°的旋转类球阀，气动V型调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动V型调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动V型调节球阀按其密封性能分为金属密封与软密封。
特点：
气动V型调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动V型调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、气动V型调节球阀产品图片

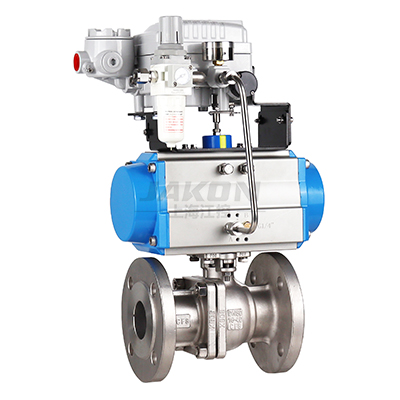

气动V型调节球阀(法兰式)	气动V型调节球阀(对夹式)

三、气动V型调节球阀零部件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

四、气动V型调节球阀技术参数

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公称压力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式	两段式阀体(浮动球体)											两段式阀体(固定球体)
阀芯形式	"O"型球形阀芯
密封填料	聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式	法兰、焊接、螺纹
流量特性	快开特性
可调范围	DN15-65							DN80-300
可调范围	250:1							350:1
适用温度	密封面
适用温度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃

五、气动V型调节球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

六、气动V型调节球阀性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

七、气动V型调节球阀结构图

八、气动V型调节球阀连接尺寸

公称通径 DN	L	L1	-H	H1	D	D1	D2	D3	C	f	n-Φd
25	62	159	260	87	115	85	65	38	16	2	4-Φ14
32	105	159	267	87	140	100	76	42	18	3	4-Φ18
40	114	211	292	87	150	110	84	50	18	3	4-Φ18
50	124	248	292	97	165	125	99	60	20	3	4-Φ18
65	145	269	327	112	185	145	118	75	20	3	4-Φ18
80	165	315	359	112	200	160	132	94	20	3	8-Φ18
100	194	345	359	122	220	180	156	110	22	3	8-Φ18
125	213	409	399	142	250	210	184	135	22	3	8-Φ18
150	229	438	461	165	285	240	211	165	24	3	8-Φ22
200	243	550	509	195	340	295	266	210	24	3	12-Φ22
250	297	633	603	237	405	355	319	260	26	3	12-Φ26
300	334	730	790	287	460	410	370	310	284	4	12-Φ26
350	414	1180	828	338	520	470	429	360	30	4	16-Φ26

九、气动V型调节球阀制造标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-气动V型调节球阀.PDF
