一、气动高压调节阀 产品概述

上海江控阀门有限公司生产的ZJSGY-P(M)气动高压调节阀是由直行程气动薄膜执行器和低流阻直通调节阀体组成。专为高压系统设计的一种特殊阀门。与气动或电动〔配用电-气转换器〕调节仪表等配合，用于化工、石油、电力等工业部门销售过程的自动调节和远程控制。气动高压调节阀由气动薄膜执行机构和高压调节阀两部分组成。气动高压调节阀的动作，来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程。行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
特点：
气动高压调节阀的结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器。
适用场景:
气动高压调节阀特别适用于高粘度含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

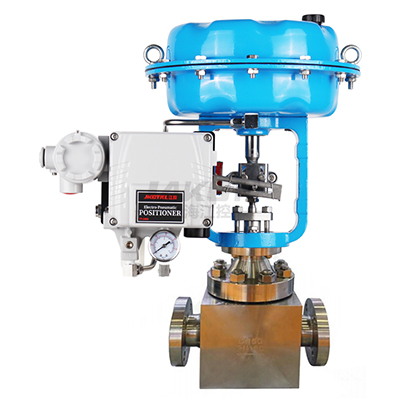

二、气动高压调节阀 产品图片

三、气动高压调节阀 技术参数

四、气动高压调节阀 气动薄膜执行机构参数

五、气动高压调节阀 性能参数

六、气动高压调节阀 结构图

七、气动高压调节阀 连接尺寸

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-气动高压调节阀.PDF
