一、电控压力控制系统产品概述

上海江控阀门有限公司生产设计的电控压力控制系统，是由电动调节阀、压力变送器、压力调节仪组成，可以完成现代工业过程中对管道压力的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。
以气体或液体管道或容器中的压力作为被控制量的反馈控制系统。在许多生产过程中，保持恒定的压力或一定的真空度常是正常生产的必要条件。很多化学反应需要在恒压下进行，为保持流量不变也常需要控制主压力源的压力恒定。根据不同应用场合，压力控制可采用不同的方式。当控制性能要求不高时，可采用比较简单的控制装置，如压力调节阀等。对性能要求较高或生产过程比较复杂，宜采用压力控制系统。压力控制系统的结构是闭环的，由压力传感器、压力控制器和调节阀组成。

二、电控压力控制系统产品图片

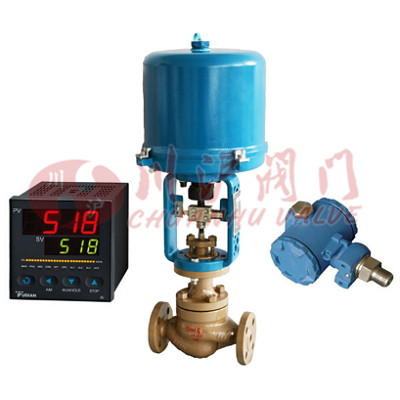

电控压力控制系统(配压力变送器、调节仪)

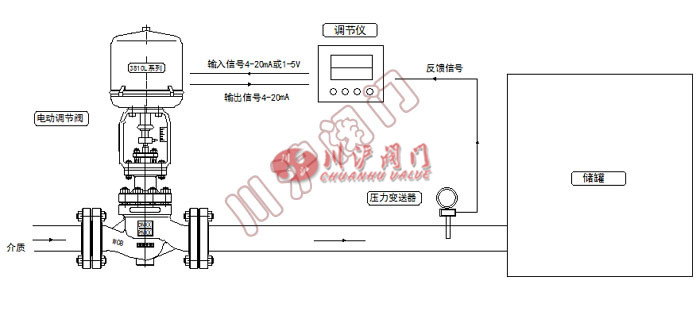

三、电控压力控制系统工作原理图

电控压力控制系统

四、电控压力控制系统(单座调节阀) 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		直线性、等百分比
配置执行器类别		381L系列电动执行器、PSL系列电动执行器
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

五、电控压力控制系统(套筒调节阀) 技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
额定流量系数(KV)	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		0.6、1.6、2.5、4.0、6.4
额定行程(mm)		16			25		40			60			100
流量特性		直线性、等百分比
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
阀芯形式		平衡式阀芯(套筒导向)
配置执行器类别		381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数		电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
		防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

六、电控压力控制系统(套筒调节阀) 性能参数

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
