一、自力式温度调节阀产品概述

上海江控阀门有限公司生产的ZZWP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。自力式温度调节阀其控制作用为比例调节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀。推动阀芯向下关闭自力式温度调节阀，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩。复位弹簧推动阀芯开启，增加热媒的流量。
特点：
1、体积小重量轻安装简易；
2、准确可靠寿命长；
3、调解设定简易；
4、无源工作（无电源、气源正常工作)；
适用场景:
ZZWP自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

二、自力式温度调节阀产品图片

自力式温度调节阀(带毛细管、传感器)

三、自力式温度调节阀技术参数

公称通径DN	20	25	32	40	50	65	80	100	125	150	200	250
Kv值(m3/h)	3.4	5.5	11	15	19	31	52	78	122	190	300	350
公称压力	PN1.6、2.5MPa
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
阀体材料	铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
温包材料	铜镀镍等
设定值偏差	±2℃
温控范围	用于生活热水供应：30～100℃；用于采暖、中央空调：40～90℃；用于除氧器等经营工艺过程：80～110℃；用于其它特殊用途：120～180℃

四、自力式温度调节阀结构图

五、自力式温度调节阀连接尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250
L	二通	150	160	180	200	230	290	310	350	400	480	600	730
L	三通	150	160	180	200	230	290	310	350	400	480	600	730
H	二通	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	640
H	三通	140	140	150	160	180	200	222	230	270	280	306	474
H1	二通	500		540		580	640	700	750	820	950	1100	1280
H1	三通	500		540		580	640	700	750	820	950	1100	1280
H2		350
T		235		420		430			630			1000
d		25(护套直径φ28)
重量(Kg)		8	10	13	15	18	30	35	60	75	85	110	150

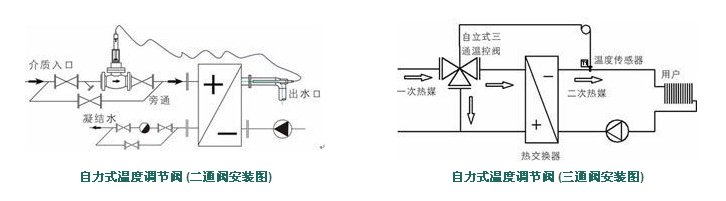

六、自力式温度调节阀安装示意图

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-自力式温度调节阀.PDF
