一、电动防爆球阀产品概述

上海江控阀门有限公司生产的电动防爆球阀由防爆执行机构与球阀组合而成，是一种专门应用于易燃易爆工况的电动防爆阀门。防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。电动防爆球阀输入相关电源信号即可控制阀门开关，输入4-20mA信号及220V电源即可控制球阀运转进行比例调节，达到对管路中介质流量大小、压力、温度等参数的自动化控制，广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合
特点：
1.结构简单，流通性好，零泄漏。
2.切断和调节性能好，适用于高粘度、带纤维和颗粒的介质。
适用场景:
电动防爆球阀广泛应用于石油、化工、冶金、轻工工程等领域。

二、电动防爆球阀产品图片


电动防爆球阀	电动三通防爆球阀

三、电动防爆球阀零部件参数

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

四、电动防爆球阀技术参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤公称压力
动作范围	0～90°
阀体形式	二段分体式铸造阀体
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式	法兰式、螺纹式(适用于1/2"～2")
阀芯形式	三通球型阀芯
流量特性	近似快开特性
泄露量Q	软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%
配置执行器型号	CHR、3810R、DZW、HQ、PSQ电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

五、电动防爆球阀执行机构参数

执行器类别	HQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～3000N·M
动作范围	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	18S～112S
保护装置	内置过热保护、过载保护
环境温度	-20℃～+70℃
手动操作	机械离合机构，配手轮操作
机械限位	2个外部调整螺栓
防护等级	IP65、IP67、可定制IP68
防爆等级	ExdⅡ BT4,ExdⅡ CT6
位置测量	电位计、比例控制单元
驱动电机	鼠笼式异步电机
进线接口	2个 PF 3/4"
壳体材料	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

六、电动防爆球阀结构图

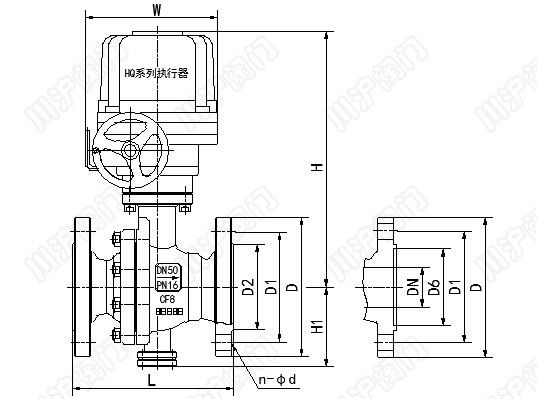

七、电动防爆球阀连接尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H
H	配HQ	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.4MPa法兰连接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1		75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
