一、气动智能型调节阀产品概述

上海江控阀门有限公司生产的ZJSP-SM气动智能型调节阀，是由气动薄膜执行机构和单座阀，并配上德国西门子定位器组成。配用西门子定位器可以实现对工艺管路流体介质的自动调节阀，实现精确控制。
特点：
1、具有结构紧凑、重量轻、动作灵敏。
2、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确。
适用场景:
气动智能型调节阀广泛适用于精确控制气体、液体和蒸汽等管路。

二、气动智能型调节阀产品图片

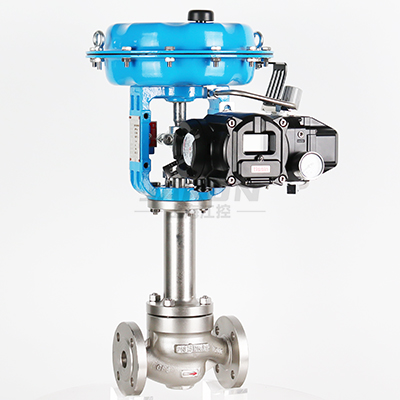

气动智能型调节阀(配国产智能定位器)	气动智能型调节阀(配西门子智能定位器)

三、气动智能型调节阀材质参数

零部件	材质
阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
阀座	304	304	316	316L
阀芯	304	304	316	316L
垫片	PTFE、金属石墨缠绕垫片
阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、对位聚苯
填料压盖	304	304	316	316L

四、气动智能型调节阀技术参数

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数(KV)	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允许压差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
阀芯形式		单座式、套筒式
流量特性		等百分比、直线性
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料

五、气动智能型调节阀气动薄膜执行机构参数

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

六、气动智能型调节阀性能参数

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

七、气动智能型调节阀结构图

八、气动智能型调节阀连接尺寸

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
