一、气动卫生级焊接蝶阀产品概述

上海江控阀门有限公司生产的气动卫生级蝶阀，有外螺纹连接、焊接、卡箍连接三种连接方式，方便客户的现场安装，其中气动执行器选配电磁阀实现对管道介质开关控制，选配阀门定位器实现对管道介质流量大小的调节。

气动卫生级焊接蝶阀特点：
1.体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏，使用寿命长。
3、流量特性趋于直线，调节性能优。
4、结构简单，开关迅速，90°旋转启闭。
5、可代替隔膜阀和球阀各种阀门的使用。
6、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
适用场景:
气动卫生级焊接蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、气动卫生级焊接蝶阀产品图片


气动卫生级焊接蝶阀	手动卫生级焊接蝶阀

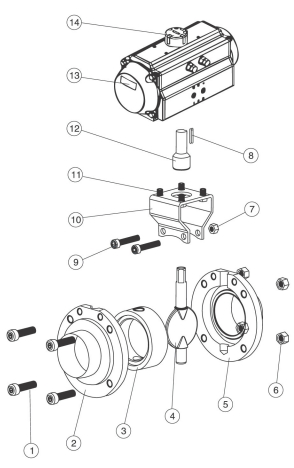

三、气动卫生级焊接蝶阀零部件材料

序号 No．	零件名称 Nameofparts	材质Material
1	螺栓 Screw	不锈钢304StainlessSteel304
2	左阀体 LeftValve	不锈钢304.304L.316.316L StainlessStee1304.304L.316.316L
3	阀座 Seat	食品级橡胶Foodgraderubber
4	蝶板 ButterflyPlate	不锈铜304.304L.316.316L StainlessSteel304.304L.316.316L
5	右阀体 RightValve	不锈钢304.304L.316.316L StainlessSteel304.304L.316.316L
6	螺母 Nut	不锈钢304 StainlessSteel304
7	螺母 Nut	不锈钢304 StainlessSteel304
8	键 Key	不锈钢304 StainlessSteel304
9	螺栓 Screw	不锈钢304 StainlessSteel304
10	连接支架 ConnectingYoke	不锈钢304 StainlessSteel304
11	螺栓 Screw	不锈钢304 StainlessSteel304
12	连接套 Connectionset	不锈钢304 StainlessSteel304
13	气动装置 PneumaticDevice	AT系列气动执行器 ATPneumaticactuatorSeries
14	位置指示器 LocationIndicator	塑料Plastic

四、气动卫生级焊接蝶阀技术参数

型号	CHD661X
公称通径	DN20~DN100
公称压力	1.0MPa
连接形式	焊接
密封材料	食用级橡胶
阀体材质	304、316、316L不锈钢
控制方式	开关型或调节型
执行器型号	GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力	400700KPa
气源接口	Gl/4 Gl/8 G3/8V Gl/2"
环境温度	-30~+70oC
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO):气开式(K)--失气时阀位关(FC)
作用形式	双作用执行机构：气关式(B)--失气时阀位保持(FL):气开式(K)--失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀.行程幵关、阀位传送器.手轮机构等

五、气动卫生级焊接蝶阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

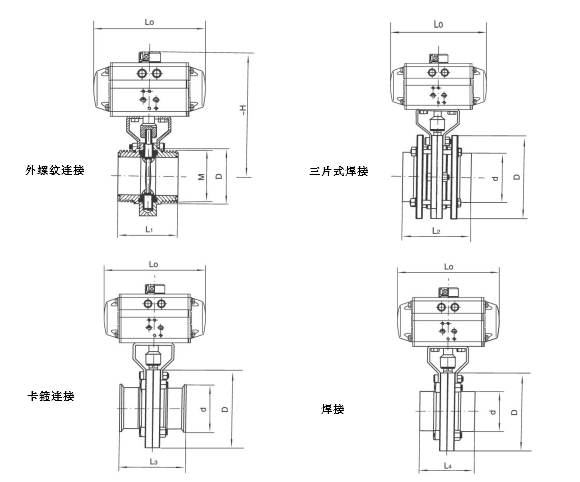

六、气动卫生级焊接蝶阀结构图

七、气动卫生级焊接蝶阀连接尺寸

规格	外螺纹连接			三片式焊接			卡箍连接			焊接			Lo	—H	执行器型号 Actuator Model
ISO	L1	D	M	L2	D	D	L3	D	d	L4	D	d	Lo	—H	执行器型号 Actuator Model
20				100	78	19.05	66	78	50.5	66	78	19.05	141/1 41	157/557	AT050D/AT050S
25	66	78	40xl/6	100	78	25.4	66	78	50.5	66	78	25.4	141/1 41	157/557	AT050D/AT050S
32	66	78	48xl/6	100	78	31.8	66	78	50.5	66	78	31.8	141/141	157/557	AT050D/AT050S
38	70	86	60xl/6	100	86	38.1	70	86	50.58	70	86	38.1	141/141	157/557	AT050D/AT050S
51	76	102	70xl/6	104	102	50.8	76	102	64	76	102	50 8	141/159	171/180	AT050D/AT063S
63	80	115	85xl/6	112	115	63.5	80	115	77.5	80	115	63.5	141/159	169/169	AT063D/AT063S
76	84	128	98xl/6	112	128	76.1	84	128	91	84	128	76.1	15 9/211	194/208	AT063D/AT075S
89				120	139	88.9	90	139	106	90	139	88.9	159/248	200/224	AT063D/AT088S
102	104	159	132xl/6	128	155	101.6	102	155	119	102	155	101.6	211/248	220/242	AT075D/AT088S
108				128	159	108	108	159	119	108	159	108	211/269	223/245	AT075D/AT100S

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-气动卫生级焊接蝶阀.PDF
