上海江控阀门有限公司生产的气动三偏心对夹蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

气动三偏心对夹蝶阀特点：
1、开启力矩小，灵活方便，省力节能；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏；
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
适用场景:
气动三偏心对夹蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。


气动三偏心对夹蝶阀(配AW型单作用气缸)	气动三偏心对夹蝶阀(配AT型双作用气缸)

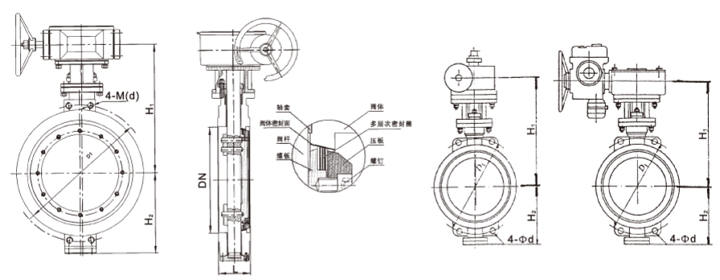

零件名称Parts name	材料Material
阀体Body	铸铁、不锈钢、铬钼钢、合金钢 Cast iron，stainless steel，Cr.Mo.Steel，alloy steel
蝶板Disc	铸钢、合金钢、不锈钢、铬钼钢Cast steel，Alloy steel，stainless steel，Cr.Mo.Steel
密封圈Seal ring	不锈钢与耐高温石棉板组合成多层次Stainless steel，multi-layer asbestos with tempertuer resistant
阀杆Stem	2Cr13、1Crl3不锈钢、铬钼钢Stainless steel，.Cr.Mo.Steel
轴承Bearing	奥氏体不锈钢、304氮化ZG00Cr18Ni10，304 nitrification Austenite stainless steel，Cr-Mo steel
填料Packing	柔性石墨Flexible graphite

公称通径Nominal diameter	DN (mm)		50-2000			50-500
公称压力 Nominal pressure	PN (MPa)	0.6	1.0	1.6	2.5	4.0
	强度试验 Intensity Test	0.9	1.5	2.4	3.75	6.0
试验压力Ps(MPa) Test pressure	密封试验Seal Test	0.66	1.1	1.76	2.75	4.4
	气密试验Air Test	0.6	0.6	0.6	0.6	0.6
渗漏率Leakage	<0.1XDNmm/s（符合GB/T13927-92标准 standard）（Conforming to GB/T13927 Standard）
适用温度 Appropriate temperatuer	碳钢Carbon steel:-29℃-425℃不锈钢Stainless steel:-40℃-600℃
适用介质 Appropriate medium	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 Air，water，steam，coal gas，oil，alkali，saline with low corrosive service，etc.
驱动形式Method	蜗杆蜗轮传动、气传动、电传动Worm gear，pneumatic，electric

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
