一、高平台气动球阀 产品概述

上海川沪阀门有限公司生产的高平台气动球阀重要的特点是免支架安装，阀体和支架一体式铸造、加工、成型，可以便捷的和气动执行器直接安装，由于是免支架设计，阀体和气缸安装非常紧凑、占用空间小、更换放方便。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
型号：CHQ641F、CHQ641PPL、CHQ641H
特点：
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
适用场景:
高平台气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

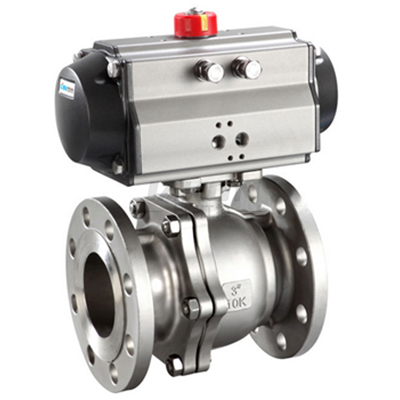

二、高平台气动球阀 产品图片

高平台气动球阀(不锈钢阀体)

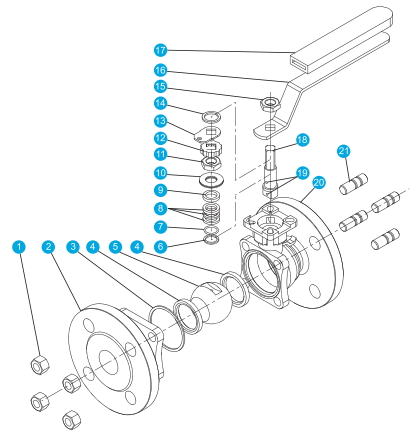

三、高平台气动球阀 零部件材料

	序号	零部件	材质
	1	NUT	SUS304
	2	CAP	CF6M	CF8
	3	CAP GASKET	PTFE	R-PTFE
	4	BALL SEAT	PTFE	R-PTFE
	S	8ALL	SUS316	SUS304
	6	THRUST WASHER	PTFE	R-PTFE
	7	ORING	VITON
	e	STEM PACKING	PTFE
	9	GLAND	SUS304
	10	BELLEVILLE WASHER	SUS304
	11	STOP NUT	SUS304
	12	NUTCAP	SUS304
	13	LOCKING PIN	SUS304
	14	WASHER	SUS304
	15	STEM NUT	SUS304
	16	HANDLE	SUS304
	17	HANDLE COVER	PLASTIC
	18	STEM	SUS316	SUS304
	19	ANTISTATIC	SUS304
	20	BODY	CF6M	CF8
	21	BOLT	SUS304

四、高平台气动球阀 技术参数

五、高平台气动球阀 执行器参数

六、高平台气动球阀 性能规范

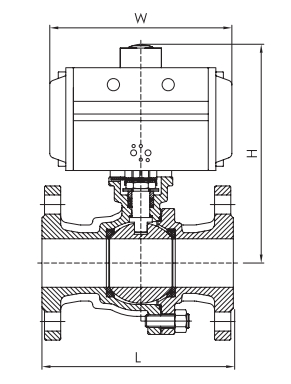

七、高平台气动球阀 结构图

八、高平台气动球阀 连接尺寸

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
