一、气动Y型三通球阀产品概述

上海川沪阀门有限公司生产的气动Y型三通球阀，三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
型号：CHQ642F、CHQ642PPL、CHQ642H
特点：
1.流道形成120度切换，流道平坦、阻力小、流通能力强
2.介质无滞留
3.软密封高温度250度
4.硬密封高425度
5.泄漏量：零泄漏
适用场景:
气动Y型三通球阀适用于粉体、水、气体等介质切换方向。

二、气动Y型三通球阀产品图片

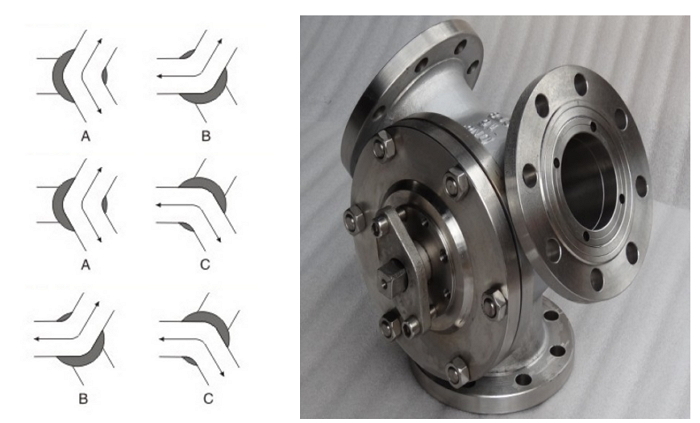

气动Y型三通球阀

三、气动Y型三通球阀技术参数

公称通径	DN50~DN250
阀体材质	WCB、304不锈钢、316不锈钢等
连接形式	法兰式
压力等级	PN1.6、2.5、4.0、6.4MPa
结构形式	120度Y型、135度Y型
适用介质	粉体、水液、气体等

四、气动Y型三通球阀流向图

五、气动Y型三通球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动Y型三通球阀性能规范

设计标准	GB/T12237
结构长度	GB/T12221
连接法兰	GB/T911、JB/T79
试验和检验	GB/T13927 、 JB/T9092

七、气动Y型三通球阀结构图

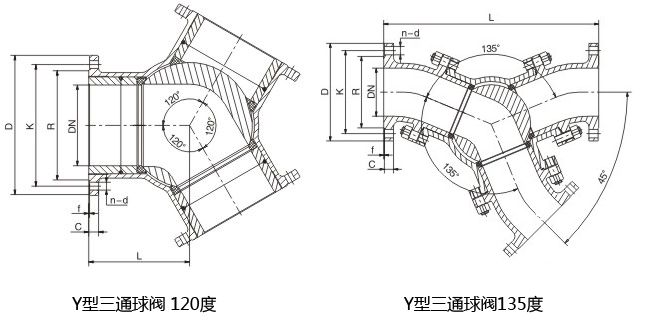

八、气动Y型三通球阀连接尺寸

120度Y型三通球阀尺寸

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

135度Y型三通球阀尺寸

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-气动Y型三通球阀.PDF
