一、气动对夹式V型球阀产品概述

气动对夹式V型球阀分为V型法兰球阀和V型对夹球阀，区别在于和管道的连接方式，阀门的内部结构是一致的，都适用于有杂质的介质或需要调节流量的场合使用，V型球阀和气动执行器组成气动V型球阀，可配有电磁阀实现远程开关功能，也可配阀门定位器，远程输入信号4-20mA来控制阀门的开度大小，实现对管道介质流量大小的调节，调节性能近似等百分比。

二、气动对夹式V型球阀产品图片

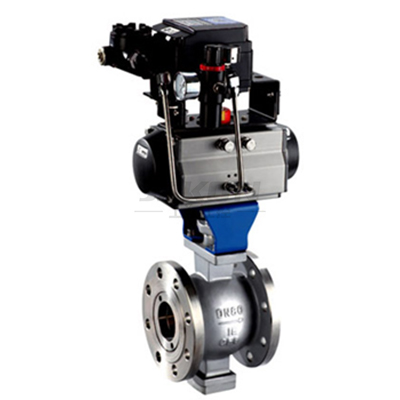

气动对夹式V型球阀(开关型)	气动对夹式V型球阀(调节型)

三、气动对夹式V型球阀零部件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

四、气动对夹式V型球阀技术参数

技术参数
公称通径	对夹式DN25～250mm/法兰DN25～500mm
连接方式	对夹式/法兰
气缸配置	AT系列、GT系列、AW系列、进口执行器系列
气缸形式	双作用、单作用（弹簧复位）
控制方式	二位切断（开关型）、调节型、三段式（开度可选）
公称压力	16、25bar（如需更高压力订货时请注明）
气源压力	双作用：4~8bar、单作用：5~8bar
介质温度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
环境温度	标准型:-20~80℃
阀体材质	碳钢（C）、不锈钢（CF8、CF3M）
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

五、气动对夹式V型球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动对夹式V型球阀性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

七、气动对夹式V型球阀结构图

八、气动对夹式V型球阀连接尺寸

主要外形尺寸-PN16、25（16、25bar）-对夹式
公称通径 [DN]	外形尺寸				连接尺寸		执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	执行器型号
25	62	159/248	83	260/290	68	38	AT-D63/AT-S88
32	62	159/248	95	267/297	78	42	AT-D63/AT-S88
40	62	211/248	107	292/312	85	50	AT-D75/AT-S88
50	75	248/268	107	292/312	100	60	AT-D88/AT-S100
65	90	248/315	123	332/340	120	75	AT-D88/AT-S115
80	100	269/345	141	359/381	130	94	AT-D100/AT-S125
100	115	345/409	152	394/411	158	110	AT-D125/AT-S145
125	129	409/438	187	410/416	180	135	AT-D145/AT-S160
150	160	438/550	215	461/486	216	165	AT-D160/AT-S190
200	200	550/600	240	509/553	268	210	AT-D190/AT-S210
250	240	633/730	262	572/628	325	260	AT-D240/AT-S270

九、气动对夹式V型球阀制造标准

技术规范
设计依据	GB标准
设计标准	GB/12237
连接法兰尺寸	GB/9113、JB/T79
实验和检验	JB/T9092
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-气动对夹式V型球阀.PDF
