一、大通径气动固定球阀 产品概述

上海川沪阀门有限公司生产的大通径气动固定球阀是固定式球阀和大扭力AW型气动执行器的组合。AW型气动执行器输出推力比AT型气缸输出推力大，缺点是占用空间大，可以在一些大通径管道上来使用，如石油、石化管道输送场合。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
型号：CHQ647F、CHQ647PPL、CHQ647H
特点：
1.阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。
2.固定球阀的枢轴结构保证了准确的球体位置。
3.标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。
4.固定球阀阀前、阀后阀座都能密封， 即所谓双向密封特性，
5.利用自带的排放阀，阀体中腔可向外排放。
6.枢轴采用防吹出保护结构，低摩擦系数的轴承等。
7.具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用场景:
大通径气动固定球阀在石油、天燃气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

二、大通径气动固定球阀 产品图片

三、大通径气动固定球阀 技术参数

四、大通径气动固定球阀 执行器参数

五、大通径气动固定球阀 性能规范

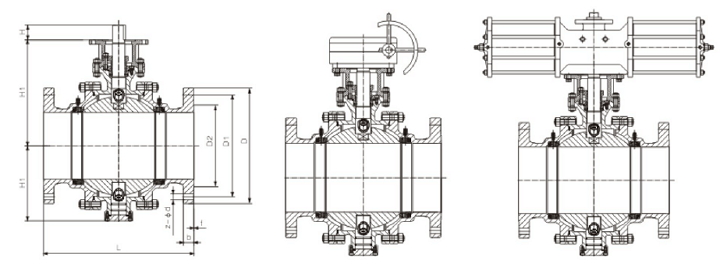

六、大通径气动固定球阀 结构图

七、大通径气动固定球阀 连接尺寸

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海江控阀门有限公司-产品样本-大通径气动固定球阀.PDF
