一、气动三通球阀产品概述

上海川沪阀门有限公司生产的气动三通球阀，是由角行程的气动执行机构和三通球阀组成，用于实现管道介质的换向，控制管道中的介质合流和分流。气动三通调节球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
特点：
气动三通球阀具有结构紧凑，重量轻，密封性能好，维修方便等优点。
适用场景:
控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。

二、气动三通球阀产品图片


气动三通球阀(内螺纹连接)	气动三通球阀(法兰连接)

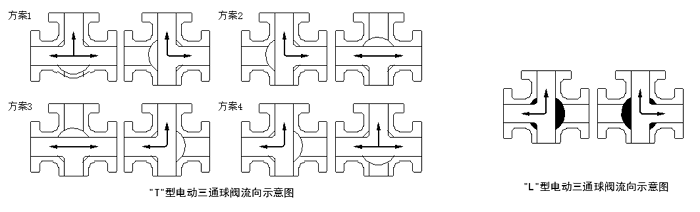

三、气动三通球阀控制方式

四、气动三通球阀零部件参数

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

五、气动三通球阀技术参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤公称压力
动作范围	0～90°
阀体形式	二段分体式铸造阀体
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式	法兰式、螺纹式(适用于1/2"～2")
阀芯形式	三通球型阀芯
流量特性	近似快开特性
泄露量Q	软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
配置执行机构	可配GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

六、气动三通球阀执行机构参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

七、气动三通球阀性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

八、气动三通球阀结构图

九、气动三通球阀连接尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	185	191	193	212	217	260	293	323	382	468	510	655
W	140	140	140	164	164	190	210	247	276	348	378	524
PN1.6MPa法兰连接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法兰连接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360
D1	65	75	85	100	110	125	145	160	190	220	250	310
D2	46	56	65	76	84	99	118	132	156	184	211	274
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
