一、气动调节球阀产品概述

上海江控阀门有限公司生产的气动调节球阀，是一种转角为90°的旋转类球阀，气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。
特点：
气动调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、气动调节球阀产品图片

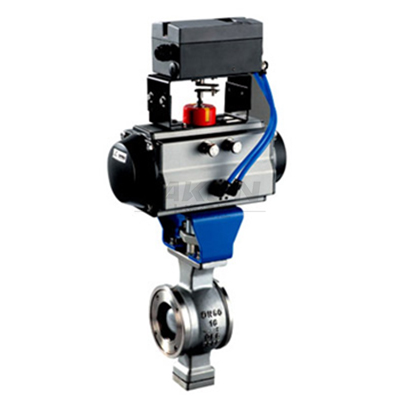

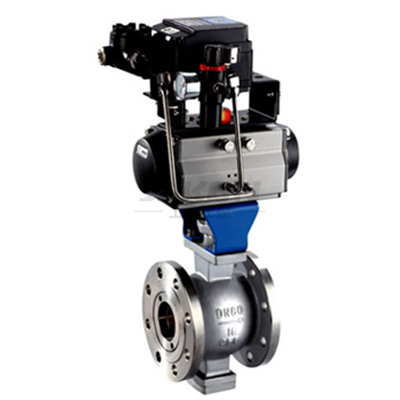

气动调节球阀法兰式	气动调节球阀对夹式

三、气动调节球阀零部件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

四、气动调节球阀技术参数

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公称压力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式	两段式阀体(浮动球体)											两段式阀体(固定球体)
阀芯形式	"O"型球形阀芯
密封填料	聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式	法兰、焊接、螺纹
流量特性	快开特性
可调范围	DN15-65							DN80-300
可调范围	250:1							350:1
适用温度	密封面
适用温度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃

五、气动调节球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

六、气动调节球阀性能规范

试验标准	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

七、气动调节球阀结构图

八、气动调节球阀连接尺寸

公称通径DN(mm)	主要尺寸				法兰尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

九、气动调节球阀制造标准

设计与制造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验	JB/T 9092、API 598、GB/T13927

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
